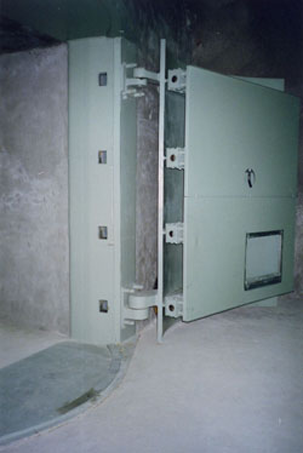

차수문
원자력 발전소 및 군사시설 등 침수 위험이 있는 특수 시설에 사용 목적으로 쓰나미나 태풍 등 천재지변으로 인한 침수피해를 막기 위한 구조물로서 수압을 견디며 지형과 주변환경의 자료를 토대로 수압을 계산하여 침수방지의 목적으로 설계된 구조물 입니다.
■ 적용 코드
  • ASME N510 Testing of Nuclear Air Treatment Cleaning System
  • NFPA  80 Standard for Fire doors
  • UL 10B/10C Safety Fire Tests of Door Assemblies
  • ASTM A 36  Standard Specification for carbon structural steel
  • ASTM A108  Standard Specification for Steel Bars
  • ASTM D2000  Standard Classification System for Rubber
Product in Automotive Applications
  • NCIG 01 Visual Weld Acceptance Criteria for Structural
Welding at Nuclear Power Plant
  • KEPIC MEN Nondestructive Examination
  • KEPIC MQ Welding and Brazing Qualification
  • KEPIC SWS Structural Welding-Steel
  • KEPIC SGC Steel Structures-ASD
  • KEPIC QAP Nuclear Quality Assurance

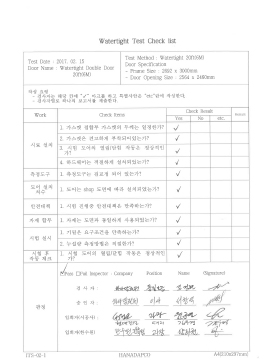

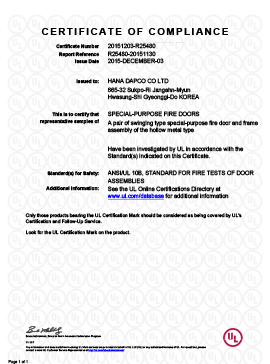

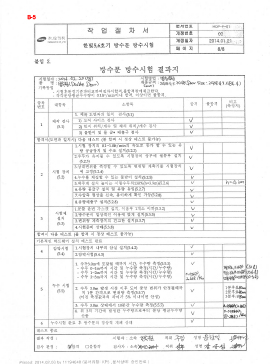

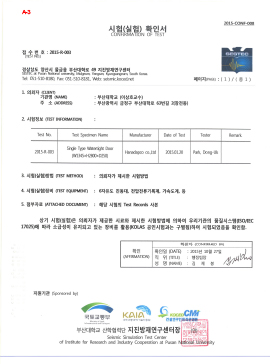

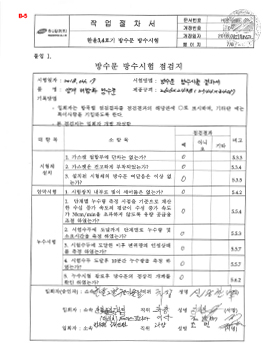

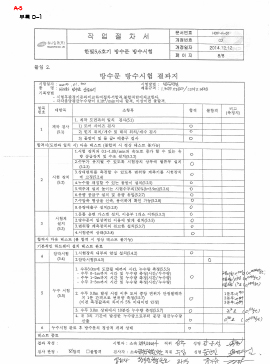

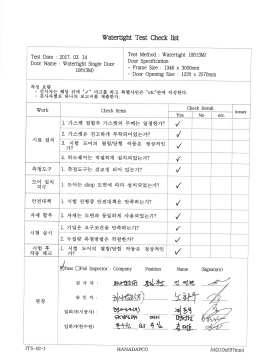

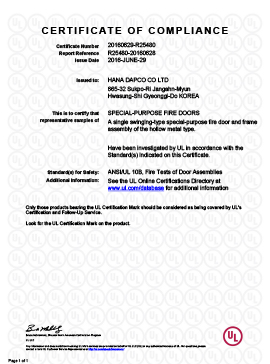

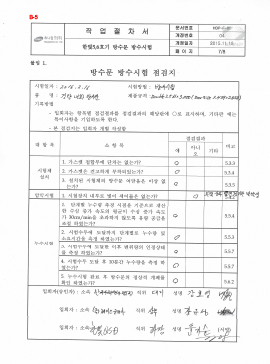

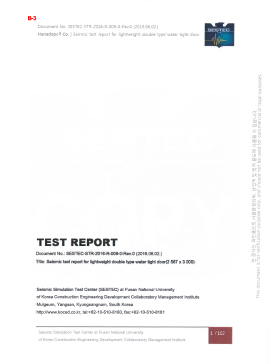

■ 인증서

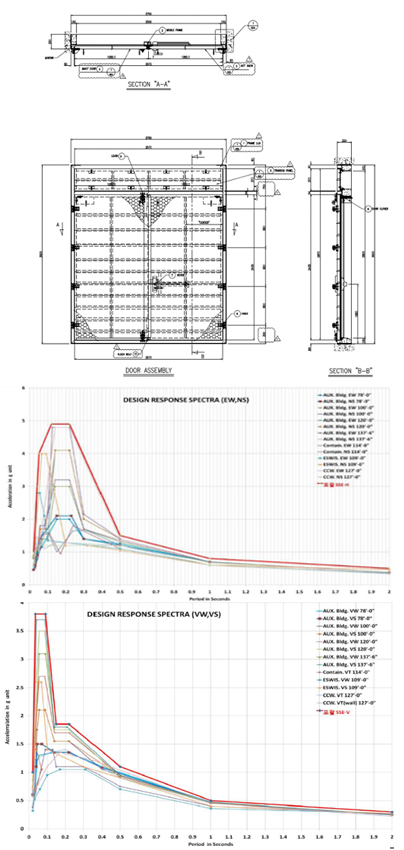

■ 설계조건
  • 1. 고려된 설계 하중 및 동하중 계수
    1.1  D=Dead/Gravity Loads
    1.2  Po=Normal Operating Pressure : 1/4inch water gage negative pressure.
    1.3  Pa/Ta=Accident Condition Pressure / Temperature
    1.4  DLF=Dynamic Load Factor for Accident Pressure : 2.0
    1.5  Yf = Accident Flooding Loads shall be calculated considering the design
         basis flood height
    1.6  E=Seismic Load(Safe Shutdown Earthquake(SSE))

  • 2. 설계 하중
       2.1  Normal combination
           1.0 D + 1.0Po
    2.2  Extreme environmental condition
            1.0 D + 1.0 Po + 1.0 ESSE
                1.0 D + 1.0 Yf
    2.3  Abnormal/Extreme environmental loading condition
           1.0 D + 1.0 Pa +Ta
           1.0 D + 1.0 ESSE + 1.0 Pa
           1.0 D + 1.0 ESSE + 1.0 Ta
           1.0 D + 1.0 ESSE + 1.0 Pa + 1.0 Ta
           1.0 D + 1.0 Pa + 1.0 Ta + 1.0 Yf
           1.0 D + 1.0 ESSE + 1.0 Pa + 1.0 Ta + 1.0Yf
           * NOTE : 상기의 Pa 값에 Dynamic Load Factor(DLF) 적용
                        Normal loading combination = 1.0 KEPIC SND
                        Extreme environmental loading condition : the design allowable
    		    stress shall be
                        the lesser of 1.6 x KEPIC SND or ; for flexure, 0.95Fy; for
    		    compression, 0.95Pcr
                        (Pcr is the critical load for either elastic or inelastic structural
    		    stability (bucking)
                        whichever governs); and for shear,  0.95 Fy / √3.
    3.   Safe Shutdown Earthquake  -  Damping Factor 4%

  • 3.Safe Shutdown Earthquake  -  Damping Factor 4%
